Electric Panel Mounted 600V 60A Barrier Terminal Block TB-060

TB-060

T B-060 Монтаж на панели, тип 600 В, 60 А, клеммный соединитель

Информация о продукте Gerneral
Номер предмета:	ТБ-060
Рейтинг:	600 В, 60 А
Размер:	*62,5 52,0 * 34,0 мм (Д * Ш * В)**
Размер провода:	16,0 мм ² / AWG 6
Размер винта:	M6

Размеры [мм]
Предмет номер.	Поляки (P)	Длина (L)	Ширина (W)	Высота (H)
ТБ-060- 01П	1	20,5 * 1 + 42,0 = 62,5	52.0 мм.	34.0 мм.
ТБ-060- 02П	2	20,5 * 2 + 42,0 = 83,0
ТБ-060- 03П	3	20,5 * 3 + 42,0 = 103,5
TB-060- 04P	4	20,5 * 4 + 42,0 = 124,0
ТБ-060- 05П	5	20,5 * 5 + 42,0 = 144,5
TB-060- пР	п	20,5 * п + 42,0
42,0 мм = длина торцевой пластины x 2 шт.

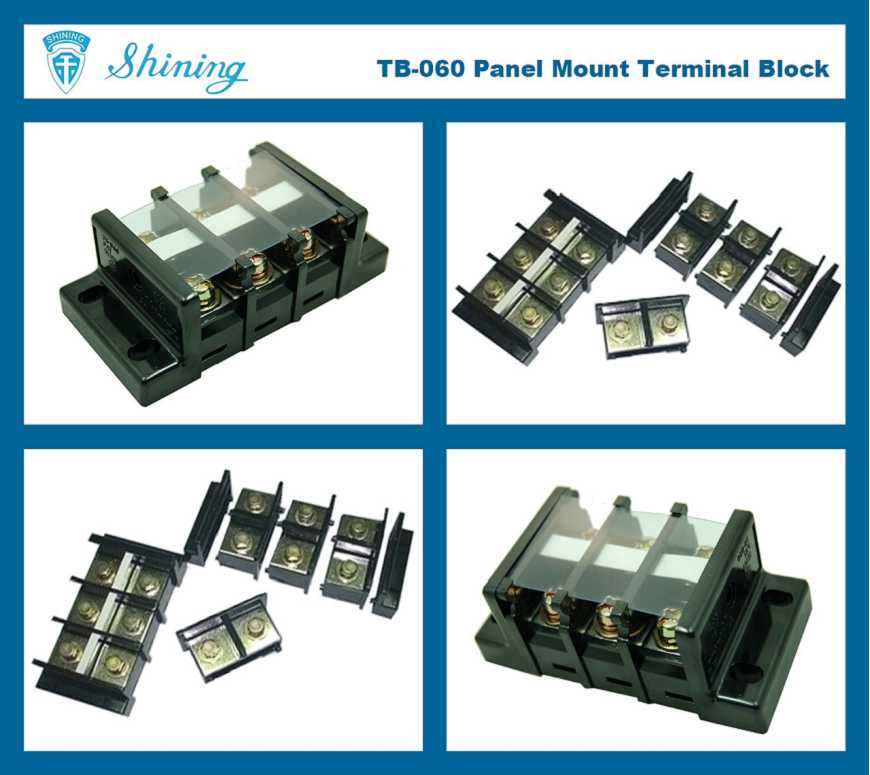

Фотографии продукции

TB-060, монтаж на панели, тип 600 В, 60 А, клеммный соединитель

Особенности продукта

Номер позиции: TB-060

Номинальное напряжение: 600 В

Номинальный ток: 60А

Тип установки: на панель. DIN-рейка не требуется

Позиция (Полюс): Любая (Полюс)

Чертеж серии TB
Предмет номер.	ТБ-060
Характеристики
Общая длина (L) [мм]	*20,5 п + 42,0**
Ref. Длина (L1) [мм]	*20,5 п + 26,5**
Зазор (A) [мм]	^16,5
Шаг (B) [мм]	20,5
Ширина (W) [мм]	52,0
Ref. Ширина (W1) [мм]	30,0
Высота (H) [мм]	34,0
Ref. Высота (H 1 ) [мм]	11.0
Винт (C) Сталь, оцинкованная	M6
Номинальный крутящий момент [Нм]	2,5
Номинальный крутящий момент [дюйм-фунт]	22,1
Поляки / позиции	Любой
Электрические характеристики
Номинальное напряжение	600 В
Номинальный ток	60А
Размер провода [мм ² ]	16,0 мм ²
Размер провода [AWG]	AWG 6
Материал
Изолирующие материалы	ПК
Цвет	Черный (белый, синий, красный, коричневый и т. Д. - дополнительные детали)
Огнестойкий класс	UL94V-2 (UL94V-0 - дополнительные детали)
Рабочая температура [ ^o C]	-40 ^о С ~ + 110 ^о С (макс: +220 ^ö C)
Дирижер	Бумажные маркеры и прозрачная крышка поставляются с продуктами бесплатно. Остальные не обязательны. Защитная крышка не является обязательной для альтернативы прозрачной крышке.
Торцевая пластина	TB-060EP
Концевой зажим	N / A
DIN-рейка	N / A
Защитное покрытие	M-PCV-A060 Дополнительные детали
Прозрачная крышка	M-CV-060
Маркерная полоса для бумаги (бесплатно)	M-MKS-060 (-XXX: Длина)
Монтажный стержень [мм] (сталь)	M-MRD-060S (-XXX: длина)
Замечания	Пример: TB-060-10P (10 -полюсная сборка TB-060)

Упаковка

50шт / коробка, 400pcs / 8boxes / NW: 16.0kgs / коробка
